優品推薦：STEM載網樣品臺

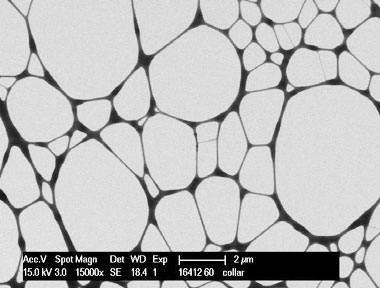

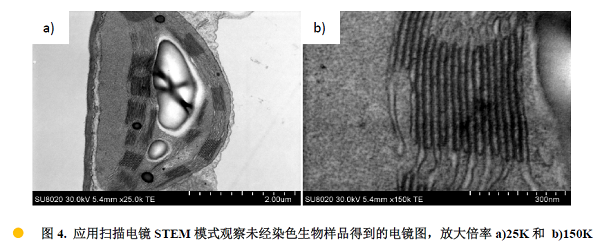

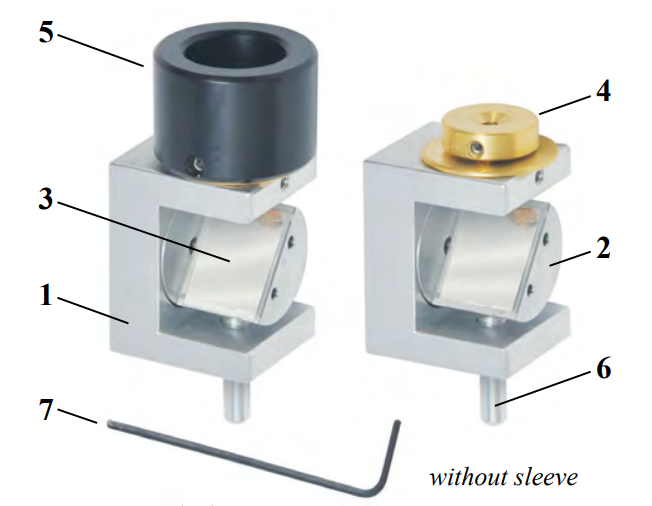

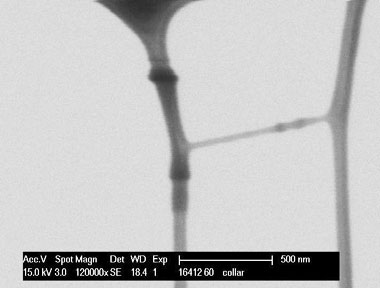

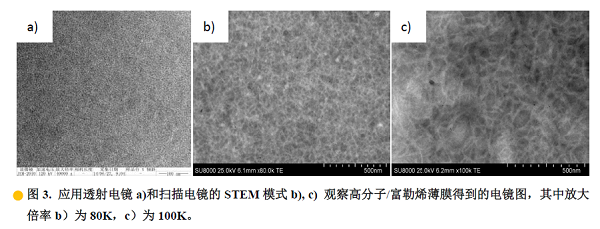

STEM載網樣品臺 （STEM Imaging Holder） 在掃描電鏡上配置透射附件，應用透射模式（Scanning transmission electron microscopy，STEM）可得到物質的內部結構信息，使其既有掃描電鏡的功能，又具備透射電鏡的功能，與透射電鏡相比，由于其加速電壓低，所以可顯著減少電子束對樣品的損傷，而且可大大提高圖像的襯度，特別適合于有機高分子、生物等軟材料樣品的透射分析。 該STEM載網樣品臺可以裝載一枚TEM標準載網，STEM像由一塊可調的鉑轉換板生成，轉換板要面向SE探測器，使用樣品室現有的SE探測器是一個比較經濟有效的STEM成像方法。該樣品臺還配有一個防散射套筒（導電塑料），放置在樣品臺和極靴之間，可以有效阻止探測器接收樣品表面的二次電子信號，從而得到更加清晰的STEM圖片。 微柵支持膜的STEM圖像 樣品臺結構示意 樣品臺支架 可傾轉鋁臺 鉑轉換板 帶小孔TEM載網載臺 防散射套筒（導電塑料） 樣品臺釘型腿（3.2 x 9.5mm) 六角扳手 樣品安裝方法 1.六角扳手擰松螺絲，取下防散射套筒； 2. 松開帶小孔TEM載網載臺螺絲并取下； 3. 將載網載臺頂部朝下水平放置在桌面； 4. 松開載臺頂部的固定螺絲，并小心提起載臺底部； 5. 將TEM載網平放在載臺頂部的凹槽中，有樣品的一面朝下；確保載網水平完整地被放置在載網載臺頂部的凹槽中； 6.將載網載臺的底部重新對接到頂部上，并上緊螺絲； 7.將載網載臺重新安放在樣品臺支架上，并上緊螺絲； 8.將防散射套筒安放在載網載臺上，并上緊螺絲； 樣品臺尺寸 整體高度：37.5mm 不加套筒高度：29.2mm 掃描電鏡STEM模式的應用 透射電鏡的加速電壓較高(一般為120-200kV)，對于有機高分子、生物等軟材料樣品的穿透能力強，形成的透射像襯度低，而掃描電鏡的加速電壓較低(一般用10-30kV)，因此應用其STEM模式成透射像，可大大提高像的襯度。圖3所示為有機太陽能電池用的高分子/富勒烯薄膜（有機固體實驗室樣品）的透射電子像，在用透射電鏡觀察其分相結構時，由于兩部分襯度都低，因此幾乎無法區分，而應用掃描電鏡的STEM模式觀察時，可清楚地觀察到兩相的結構。 應用透射電鏡觀察生物樣品時，由于樣品的襯度很低，須經過鈾、鉛等重金 屬染色才能獲得其結構信息，然而染色不僅麻煩而且可能會改變樣品的結構。在 應用掃描電鏡的STEM模式觀察生物樣品時，樣品無需染色直接觀察即可獲得較 高襯度的圖像，圖4為應用STEM模式觀察得到的未染色的生物品的電鏡圖，可 以看到其納米尺度的片層結構。 除了可顯著提高透射像的襯度外，應用掃描電鏡STEM成像還有一個優勢是可對樣品同時成掃描二次電子像和透射像，既可以得到同一位置的表面形貌信息又可以得到內部結構信息，避免了在掃描電鏡和透射電鏡之間轉換樣品、定位樣品的麻煩。圖5所示為應用掃描電鏡觀察有機螺旋納米線(光化學實驗室樣品)得到的二次電子像和透射像(STEM明場像和暗場像)，從二次電子像可以清楚地觀察到納米線的螺旋結構，從透射像可以看出納米線是實心結構非空心管結構。 總之，隨著科學研究的深入對于物質結構分析的要求越來越高，掃描電鏡STEM透射模式由于其襯度高、損傷小等特點，非常適合于有機高分子、生物等軟材料的結構分析，將在此類材料的分析表征中發揮不可替代的作用。 案例應用摘自中國科學院化學所分析測試中心
